Víceúčelový elektronický diagnostický přístroj založený na bázi nového
digitálního čtyřkanálového PC osciloskopu má kromě funkcí standardního
osciloskopu také funkce digitálního multimetru a motortesteru.
Svojí funkcí a zaměřením principiálně vychází z již známé testovací sady
s dvoukanálovým osciloskopem ADC 212/3. Liší se jen parametry samotného
osciloskopu a množstvím dodaného příslušenství.
Zásadní změnou osciloskopu je rozšíření o další dva kanály, což umožňuje
komplexnější diagnostiku elektronických systémů. Také větší paměť a
rychlejší vzorkování výrazně přispívá k možnosti sledování detailů
zaznamenaného signálu. Připojení k PC je realizováno přes USB port,
ze kterého je osciloskop zároveň napájen.
Ve spojení s notebookem je použití přístroje mimo dílnu ještě
jednodušší, neboť odpadá nutnost externího napájecího zdroje. I u tohoto
osciloskopu lze využít záznam průběhu signálu ve vysokém rozlišení a to
až do kapacity pevného disku připojeného počítače.
Software obsahuje databanku ukázkových průběhů signálů, kterou lze
rozšiřovat stažením vzorových signálů z webovém serveru výrobce. Další z
možností je vytvoření vlastní databanky ukládáním signálů ze správně
fungujících komponentů. Ovládací prostředí programu PicoScopu je v
českém jazyce.
Parametry PicoScope 3423:
Rozlišení 12 bit, čtyři vstupní kanály (BNC), vstupní impedance 1 MOhm,
vstupní měřící rozsah +/-20 mV až 50 V, vzorkování 20 MS/s (vzorků za
sekundu), přesnost +/- 1 %, časová základna 2 mikrosek. až 50 s,
frekvenční rozsah 0 - 10 MHz, buffer 512 kB, připojení přes USB 2.0,
software pro Windows 98 a vyšší.
Sada obsahuje:
- osciloskop PicoScope 3423
- 2x atenuátor 20:1,
- 4x připojovací kabely k
sondám,
- 4x snímač zapalování (sekundární),
- proudové kleště 60A DC,
- proudové kleště 600A AC/DC,
- 2x sondy multimetru,
- 2x malé "krokosvorky",
- velké "krokosvorky Delfín",
- izolované průpichové sondy,
- "break-out"
kabel,
- sada jehlových svorek,
- USB kabel,
- CD se software PicoScope,
- plastový kufr.

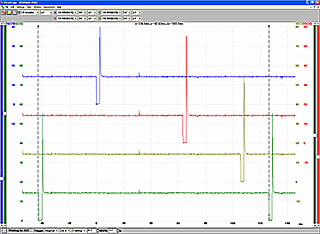

Ukázka software se čtyřkanálovým zobrazením
|
|
 |
OSCILOSKOPY
